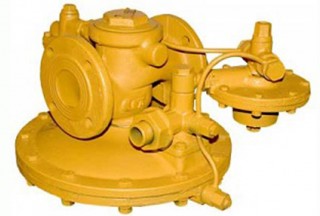

Регулятор давления газа РДБК-1-50-25, РДБК-1п-50-25, РДБК-1-50-35, РДБК-1п-50-35
Регуляторы давления газа типа РДБК 1 предназначены для установки в газорегуляторных пунктах ГРП систем газоснабжения городских и сельских населенных пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий.
Регуляторы обеспечивают снижение входного давления газа и автоматическое поддержание заданного давления на выходе независимо от изменения расхода газа и входного давления. Условия эксплуатации регуляторов должны соответствовать климатическому исполнению У2 ГОСТ 15150-69 с температурой окружающего воздуха от минус 45 до плюс 40°С.
| Параметр | Наименование | |||||
|---|---|---|---|---|---|---|
| РДБК1-25 | РДБК1П-25 | РДБК1-50/35(25) | РДБК1П-50/35(25) | РДБК1-100/70(50) | РДБК1П-100/70(50) | |
| Диаметр условного прохода входного фланца, Ду, мм | 25 | 25 | 50 | 50 | 100 | 100 |
| Максимальное входное давление, МПа (кгс/см2) | 1.2(12) | 1.2(12) | 1,2(12) | 1,2(12) | 1,2(12) | 1,2(12) |
| Диапазон настройки выходного давления, кПа (кгс/см2) | 1-60 | 30-600 | 1-60 | 30-600 | 1-60 | 30-600 |
| Диаметр седла, мм | 21 | 21 | 35 (25) | 35(25) | 70 (50) | 70 (50) |
| Пропускная способность при входном давлении 0,1 МПа, м3/ч, не менее | 200 | 200 | 900 (320) | 900 (320) | 2816 (1408) | 2816 (1408) |
| Габаритные размеры, мм строительная длина | 200 | 200 | 230 | 230 | 350 | 350 |
| ширина | 460 | 347 | 466 | 466 | 537 | 537 |
| высота | 282 | 245 | 278 | 278 | 450 | 450 |
| Фланцы (конструкция и размеры) по ГОСТ12820-80, 12815-80 исп.1, на условное давление, МПа | 1,6 | 1,6 | 1,6 | 1,6 | 1.6 | 1.6 |
| Масса, кг, не более | 12 | 12 | 18 | 18 | 65 | 65 |
