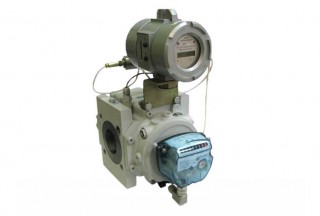

Измерительный комплекс КИ-СТГ
Измерительный комплекс КИ-СТГ предназначен для измерения объема и объемного расхода природного газа и других неагрессивных сухих газов в рабочих условиях и автоматического приведения измеренного объема газа к стандартным условиям в зависимости от давления, температуры и коэффициента сжимаемости.
Модификация комплекса зависит от типа установленного корректора:
- измерительный комплекс КИ-СТГ-Б на базе корректора БК
- измерительный комплекс КИ-СТГ-С на базе корректора SEVC-D (Corus)
- измерительный комплекс КИ-СТГ-Г на базе вычислителя ГиперФлоу-3Пм
Измерительный комплекс КИ-СТГ состоит из:
- турбинный счетчик газа типа СТГ;
- корректор объема газа БК (SEVC-D или ГиперФлоу);
- термопреобразователь сопротивления (для модификаций КИ-СТГ-Б и КИ-СТГ-Г)
Технические характеристики измерительных комплексов КИ-СТГ
| Наименование параметра | КИ-СТГ-Б | КИ-СТГ-С | КИ-СТГ-Г |
|---|---|---|---|
| измеряемая среда | природный газ по ГОСТ 5542 | ||
| диаметр условного прохода, Ду, мм | 50..150 | ||
| максимальный расход, Qmax, м3/ч | от 100 до 1600 | ||
| рабочие диапазоны измерения абсолютного давления, кгс/см2 | от 1,0 до 1,6; от 1,0 до 2,5; от 1,0 до 4; от 1,5 до 6; от 2,5 до 10; от 4 до 16 | от 0,9 до 10; от 7,2 до 17 | от 0,5 до 2,5; от 0,5 до 6; от 0,5 до 17 |
| пределы допускаемой основной относительной погрешности, при определении объема газа, приведенного к стандартным условиям, % |
±2,5 ±1,5 |
||
| температура измеряемой среды и окружающего воздуха, ºС | от -30ºС до +50ºС | от -25ºС до +55ºС | от -30ºС до +50ºС |
| количество газа, соответствующее 1 импульсу магнитного датчика, м3/имп. | 0,1; 1,0 | ||
| Условия эксплуатации: | |||
| температура окружающего воздуха | от -30ºС до +50ºС | от -25ºС до +55ºС | от -30ºС до +50ºС |
| относительная влажность окружающего воздуха, % | 30-80 | ||
| атмосферное давление, кПа (мм рт.ст.) | 84-106,7 (630-800) |
||
