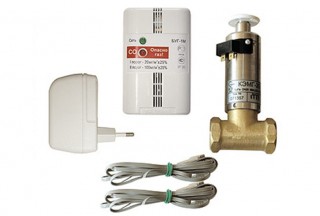

Сигнализатор загазованности на угарный газ (оксид углерода) БУГ
Сигнализаторы устанавливаются в невзрывоопасных зонах промышленных, бытовых и жилых помещений оснащенных газовым оборудованием и предназначены для подачи звуковой и световой сигнализации при превышении установленного значения концентрации угарного газа CO в воздухе с подачей управляющего сигнала на электромагнитный клапан. Возможна совместная работа в системе сигнализаторов СИКЗ, САОГ, ЭКО и КСОУГ для одновременного контроля СО и СН4.
Особенности:
- разъемные соединения кабелей
- дублирующее сигнальное устройство
- автоматическая защита от короткого замыкания
- нормально открытые и нормально закрытые клапаны
- импульсное и потенциальное напряжение питания
- возможность подключения исполнительных устройств (вытяжного вентилятора, сирены и т.п.) через специальное релейное устройство.
Газосигнализатор может изготавливаться в следующих исполнениях:
- БУГ-1 - базовая модификация, состоящая из блока датчика и блока питания, соединенных кабелем;
- БУГ-2 - дополнительно имеет выводы внешней цепи для включения исполнительных устройств при срабатывании аварийной сигнализации;
- БУГ-3 - дополнительно имеет выводы для подключения клапана типа КЭМГ, МКГ и выводы внешней цепи (по заказу).
Технические характеристики сигнализатора загазованности БУГ
| Порог срабатывания, мг/м³ | |
| порог 1 (предупредительная сигнализация) | 20 |
| порог 2 (аварийная сигнализация) | 100 |
| Основная относительная погрешность, % | ±25 |
| Время срабатывания, с, не более | 60 |
| Время готовности после включения, мин, не более | 30 |
| Уровень звукового давления сигнала на расстоянии 1м, дБ, не менее | 50 |
| Напряжение питания переменным током частотой 50±1 Гц, В | 220±22 |
| Потребляемая мощность, ВА, не более | 4 |
| Параметры внешней цепи для | |
| максимальное напряжение, В | 30 |
| максимальный ток, А | 0,5 |
| Время работы без регулировки порога срабатывания, год, не менее | 1 |
| Срок службы электрохимической ячейки, лет, не менее | 5 |
| Средний срок службы сигнализатора, лет, не менее | 10 |
| Габаритные размеры, мм | |
| блок датчика | 35х95х60 |
| блок питания | 87х72х54 |
| Масса, кг, не более | 0,5 |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 | Ⅱ |
| Степень защиты по ГОСТ 14254-96 | IP30 |
