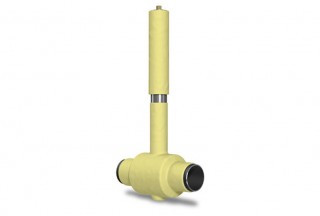

Краны шаровые подземные стальные полнопроходные КШ-п
Краны используются для без колодезной установки под ковёр на подземных полиэтиленовых (ПЭ 80\100) и стальных газопроводах в качестве отключающих устройств. Кран имеет неразъемное соединение сталь-полиэтилен (НСПС) для осуществления присоединения. Благодаря уникальной конструкции удлинителя штока стало возможно осуществлять плавную регулировку длинны штока в пределах + 100мм -300мм.
Исходя из пожеланий клиента краны могут комплектоваться
- Т - образным ключом имеющим мультипликатор крутящего момента;
- Переносным червячным редуктором;
- И др.
Наружная поверхность крана имеет специальное антикоррозийное покрытие усиленного типа (ВУС) по ГОСТ 9602-89 (акрил), что позволяет ему достаточную защиту от почвенной коррозии и блуждающих токов.
| Основные технические характеристики | ||
|---|---|---|
|
Рабочая среда |
Природный и сжиженный углеводородный газы | |
| Номинальное давление | 1,6МПа (16кгс/см) - 8МПа (80кгс/см) | |
| Класс герметичности затвора | А | |
| Электросопротивление | Не менее 10МОм при напряжении 1кВ | |
| Диапазон температур | От -40 С до +50 С | |
| Срок службы | 40 лет | |
| Гарантийный срок | 12 месяцев | |
| Техническое обслуживание | Не требуется | |
| Документ на изготовление и поставку | ТУ 3742-001-29.13-07 | |
| Антикоррозийное покрытие | ВУС ГОСТ 9602 ПАП- М105 ТУ2296-001-25895297-99 (акрил) |
|
| Материалы | ||
|---|---|---|
| Корпус | Ст.20, 09Г2С | |
| Шар | Нержавеющая сталь | |
| Ось | Латунь\20X13 | |
| Уплотнение штока | Кольца ГОСТ9833-73 | |
| Седла | Фторопласт Ф-4 | |
| Ключ | Ст.20 | |
