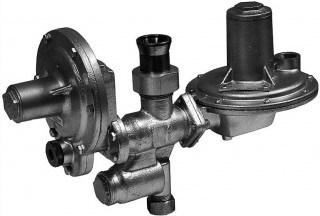

Регулятор давления газа РДГД-20
РДГД служит для редуцирования высокого и среднего давления в низкое и может автоматически удерживать на установленном уровне выходное давление, не реагируя на изменения входного давления и расхода. Домовой регулятор давления также осуществляет отключение подачи газа автоматически во время аварийного повышения или понижения сверх заданных значений выходного давления.
Применяются в системах газоснабжения коммунально-бытовых, сельскохозяйственных и промышленных объектов. Необходимо соблюдать условия эксплуатации в соответствии с климатическим исполнением.
Благодаря рычажной системе клапан надежно закрывается и при нулевом ходе прирост давления достаточно низкий. Мембрана, находящаяся в клапане-отсекателе имеет большую активную площадь. Количество трущихся деталей сведено к минимуму, поэтому комбинированный регулятор обладает высокой надежностью и точностью срабатывания. Ремонт прибора и регламентные работы можно совершать без снятия прибора с нитки благодаря блочной конструкции регулятора. Обладает высокой пропускной способностью, которая актуальна во время сезонных понижений в сетях газораспределения давлений газа. Снижает неравномерность регулирования системой разгрузки клапана.
Технические характеристики
|
Наименование параметра или характеристики |
Величины |
| 1. Регулируемая среда |
природный газ |
| 2. Максимальное входное давление, МПа |
0,6 |
| 3. Номинальное выходное давление газа, Па (мм. вод. ст. |
1200-3000 (120-300) |
| 4. Зона неравномерности (пропорциональности) регулирования, % |
±10 |
| 5. Пропускная способность при температуре 20°С, плотности газа 0,73 кг/м3 |
см. таблицу ниже |
| 6. Давление срабатывания предохранительного сбросного клапана при повышении установленного максимального выходного давления, Па |
1700-4000 |
| 7. Давление настройки автоматического отключения подачи газа: | |
| при повышении выходного давления, Па |
1800-5000 |
| при понижении выходного давления, Па |
600-1000 |
| при понижении входного давления, Мпа |
0,01 – 0,015 |
| 8. Точность срабатывания автоматического отключающего устройства, % |
+10 % |
| 9. Повышение давления газа за регулятором при отсутствии расхода |
не более 1,2 от настроенного |
| 10. Габаритные размеры, мм, не более | |
| длина |
400 |
| ширина |
220 |
| высота |
300 |
| 11. Присоединительные размеры: | |
| входного штуцера, условный проход, Ду мм |
20 присоединительная резьба G 3/4″ по ГОСТ 6357-81 |
| выходного патрубка, условный проход, Ду мм |
32 присоединение фланцевое по ГОСТ |
| 12. Масса, кг, не более |
12815-80 |
| 13. Средний срок службы, лет, не менее |
10 |
|
Входное давление в МПа |
Пропускная способность регулятора, мі/ч |
|
0,1 |
25 |
|
0,2 |
40 |
|
0,3 |
55 |
|
0,4 |
70 |
|
0,5 |
90 |
|
0,6 |
105
|
