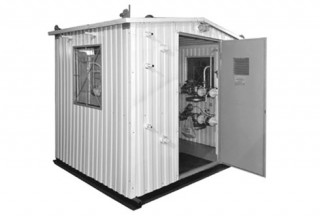

ПГБ-13-2НВ-ПУ1, ПГБ-15-2НВ-ПУ1, ПГБ-16-2НВ-ПУ1
Газорегуляторные пункты блочные ПГБ-13-2НВ-ПУ1, ПГБ-15-2НВ-ПУ1, ПГБ-16-2НВ-ПУ1 c двумя линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при последовательной установке регуляторов на основе газового оборудования располагаемого в специально отведенном отапливаемом и освещаемом помещении (блоке), взрывопожарозащищенного исполнения категории BIA, можно эксплуатировать в жестких климатических условиях.
Технические характеристики:
|
13-2НВ-ПУ1
|
15-2НВ-ПУ1
|
16-2НВ-ПУ1
| |
|---|---|---|---|
| Регулятор давления газа: | |||
| Линия 1 |
РДГ-50В, РДГ-50ВM
|
РДГ-80В, РДГ-80ВM
|
РДГ-150В
|
| Линия 2 |
РДГ-50H, РДГ-50HM
|
РДГ-80H, РДГ-80HM
|
РДГ-150H
|
| Давление газа на входе, Рвх, МПа | |||
| Рвх, 1 |
1,2
|
1,2
|
1,2
|
| Рвх, 2 |
0,6
|
0,6
|
0,6
|
| Диапазон настройки давления газа на выходе, кПа: | |||
| Рвых, 1 |
60–600
|
60–600
|
60–600
|
| Рвых, 2 |
1,5–60
|
1,5–60
|
1,5–60
|
| Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч: |
6200
|
11 600
|
25 600
|
| Габаритные размеры, мм | |||
| длина, L |
2600
|
3500
|
4200
|
| ширина, B |
2400
|
2400
|
2400
|
| Масса, кг |
3700
|
4200
|
5700
|
