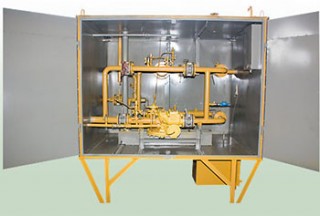

ГРПШ-13-1Н-У1, ГРПШ-13-1В-У1 с регулятором РДГ-50
Газорегуляторные пункты ГРПШ-13-1Н-У1, ГРПШ-13-1В-У1 имеют одну линию редуцирования и байпас. Устройство применяется для понижения высокого или среднего давления на требуемое, и автоматического поддержания на заданном уровне.
ГРПШ, газорегуляторные установки и пункты газорегуляторные блочные (в дальнейшем пункты) предназначены для редуцирования высокого или среднего давления на требуемое, для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимых заданных значений, очистки от механических примесей газа, поставляемого по ГОСТ 5542-87.
Технические характеристики ГРПШ-13-1Н-У1, ГРПШ-13-1В-У1 с регулятором РДГ-50
| Газорегуляторные пункты | ГРПШ-13-1Н-У1 | ГРПШ-13-1В-У1 |
| Регулятор давления газа | РДГ-50Н | РДГ-50В |
| Регулируемая среда | природный газ по ГОСТ 5542-87 | |
| Давление газа на входе, Рвх, МПа | 1,2 | 1,2 |
| Диапазон настройки выходного давления, Рвых, кПа | 1,5–60 | 60–600 |
| Тепловая мощность устройства горелочного, кВт | 7 | 7 |
| Пропускная способность (для газа плотностью ρ=0,73 кг/м³), м³/ч | 6200 | 6200 |
| Наличие отопления | + | + |
| Габаритные размеры, мм | ||
| длина L | 2210 | 2210 |
| ширина B | 800 | 800 |
| высота H | 1400 | 1400 |
| Масса, кг | 250 | 250 |
