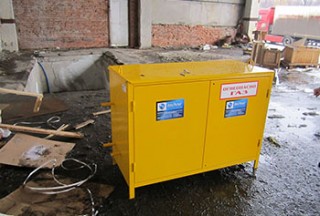

ГРПШ-1 с регулятором РДГД-20М
Газорегуляторный пункт шкафной ГРПШ-1 с регулятором давления РДГД-20М предназначен для снижения высокого давления газа на низкое, поддержания его на заданном уровне и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления в системах газоснабжения.
Газорегуляторный пункт шкафной ГРПШ-1 с регулятором РДГД-20М — это металлический шкаф, с закрепленной в нем запорно-регулирующей аппаратурой. Газорегуляторые пункты коммунально-бытового назначения используются для редуцирования среднего и высокого давления природного газа на низкое и автоматического поддержания его с заданной точностью независимо от изменений входного давления и расхода, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. ГРПШ-1 применяется для газоснабжения населенных пунктов и отдельно стоящих объектов.
Условия эксплуатации газорегуляторного пункта соответствуют климатическому исполнению У1 ГОСТ 15150-69.
Технические характеристики ГРПШ-1 с регулятором РДГД-20М
| Наименование параметра | Величина |
| Контролируемая среда | природный газ по ГОСТ 5542-87 |
| Максимальное давление на входе, МПа (кгс/см2) | 0,6(6) |
| Диапазон настройки выходного давления, кПа | от 2,0 до 2,5 |
| Система обогрева | газовая |
| Номинальное давление для сис-темы обогрева, Па (мм вод. ст.) | 3000 (300) |
| Расход газа для системы обогрева, м3/ч | 0,05±15% |
| Масса, кг, не более | 50 (80, 100) |
| Средний срок службы, лет, не менее | 15 |
Пропускная способность регуляторов в зависимости от входного давления
| Входное давление, МПа | Пропускная способность регулятора РДГД 20М, м3/ч | |
| Диаметр седла, мм | ||
| 3 | 5 | |
| 0,05 | 4,5 | 9 |
| 0,1 | 9 | 18 |
| 0,2 | 13,5 | 28 |
| 0,3 | 18 | 40 |
| 0,4 | 28 | 46 |
| 0,5 | 34 | 58 |
| 0,6 | 40 | 70 |
