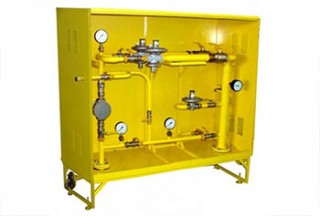

ГРПШ-01-У1 с регулятором РДНК-У
ГРПШ-01-У1 выпускается в шкафном исполнении на базе регулятора давления газа РДНК-У и предназначен для работы в сетях газоснабжения с максимальным входящим давлением до 1.2 МПа и расходом газа не более 900 м3/ч.
Пункт также оснащен фильтром газа ФГ со степенью фильтрации до 25 мкм, сбросным клапаном ПСК, а также запорной арматурой марки ГШК. Используется на промышленных, коммунально-бытовых объектах, для редуцирования высокого и среднего давления газа на заданное.
Условия эксплуатации пункта должны соответствовать климатическому исполнению У1 (ХЛ1) категории 1 по ГОСТ 15150–69, для работы окружающей среды от минус 40 до +60°С (от минус 60 до +60°С). По индивидуальному заказу предприятие-изготовитель изготавливает пункты с обогревом, обогреватель устанавливается под днищем металлического шкафа и используется в холодное время года.
Технические характеристики ГРПШ-01-У1 с регулятором РДНК-У
| Наименование параметра | ГРПШ-01-1У1 |
| Тип регулятора давления газа | РДНК-У |
| Регулируемая среда | Природный газ ГОСТ 5542-87 |
| Неравномерность регулирования, % | +/-10 |
| Максимальное входное давление, Рвх, МПа | 0,6 |
| Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа | 1,9...5,5 |
| Диапазон настройки давления срабатывания отключ. устройства, кПа | - |
| при понижения Рвых | (0,2…0,5)*Рвых |
| при повышения Рвых | (1,2…1,8)*Рвых |
| Пропускная способность (для газа плотностью ρ=0,72 кг/м3) в зависимости от входного давления, м3/ч, не менее: | - |
| 0,05 МПа | 44 |
| 0,1 МПа | 80 |
| 0,3 МПа | 200 |
| 0,6 МПа | 400 |
| 1,2 МПа | 800 |
| Присоединительные размеры: | |
| входного патрубка, мм | Ду 50 |
| выходного патрубка, мм | Ду 50 |
| импульса, мм | Ду 20 |
| Соединение входного и выходного патрубков, импульса | сварное по ГОСТ 16037-80 |
| Срок службы, лет | 15 |
| Масса, кг (не более) | 80 |
| с обогревом | 90 |
| с узлом учета | 120 |
