Газорегуляторные установки ГРУ-13-2НВ-У1, ГРУ-15-2НВ-У1, ГРУ-16-2НВ-У1

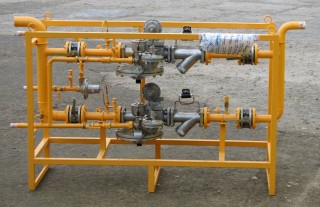

Газорегуляторные установки ГРУ-13-2НВ-У1, ГРУ-15-2НВ-У1, ГРУ-16-2НВ-У1с двумя линиями редуцирования и разными регуляторами на среднее и низкое выходное давление при параллельной установке регуляторов используются при необходимости редуцирования высокого или среднего давления на заданное, а также для автоматического поддержания требуемого давления на выходе независимо от давления на входе и изменения расхода газа, автоматического отключения подачи газа при аварийных отклонениях выходного давления от установленных заданных значений, фильтрации газа от механических примесей.
Технические характеристики
| 13-2НВ-У1 | 15-2НВ-У1 | 16-2НВ-У1 | |
|---|---|---|---|
| Регулятор давления газа | РДГ-50Н(В) | РДГ-80Н(В) | РДГ-150Н(В) |
| Регулируемая среда | природный газ по ГОСТ 5542-87 | ||
| Давление газа на входе, Рвх, МПа | 1,2 | 1,2 | 1,2 |
| Диапазон настройки выходного давления, кПа: | |||
| Рвых, 1 | 1,5–60 | 1,5–60 | 1,5–60 |
| Рвых, 2 | 60–600 | 60–600 | 60–600 |
| Пропускная способность (для газа плотностью ρ = 0,73 кг/м³), м³/ч: | |||
| Рвых, 1 | 6200 | 13000 | 29000 |
| Рвых, 2 | 6200 | 13000 | 29000 |
| Тепловая мощность устройства горелочного, кВт | 7 | 7 | 7 |
| Габаритные размеры, мм: | |||
| длина L | 1900 | 2400 | 2600 |
| ширина B | 1100 | 1300 | 1300 |
| высота H | 1600 | 1700 | 2100 |
| высота опоры h | 260 | 260 | 260 |
| Масса, кг | 500 | 750 | 900 |

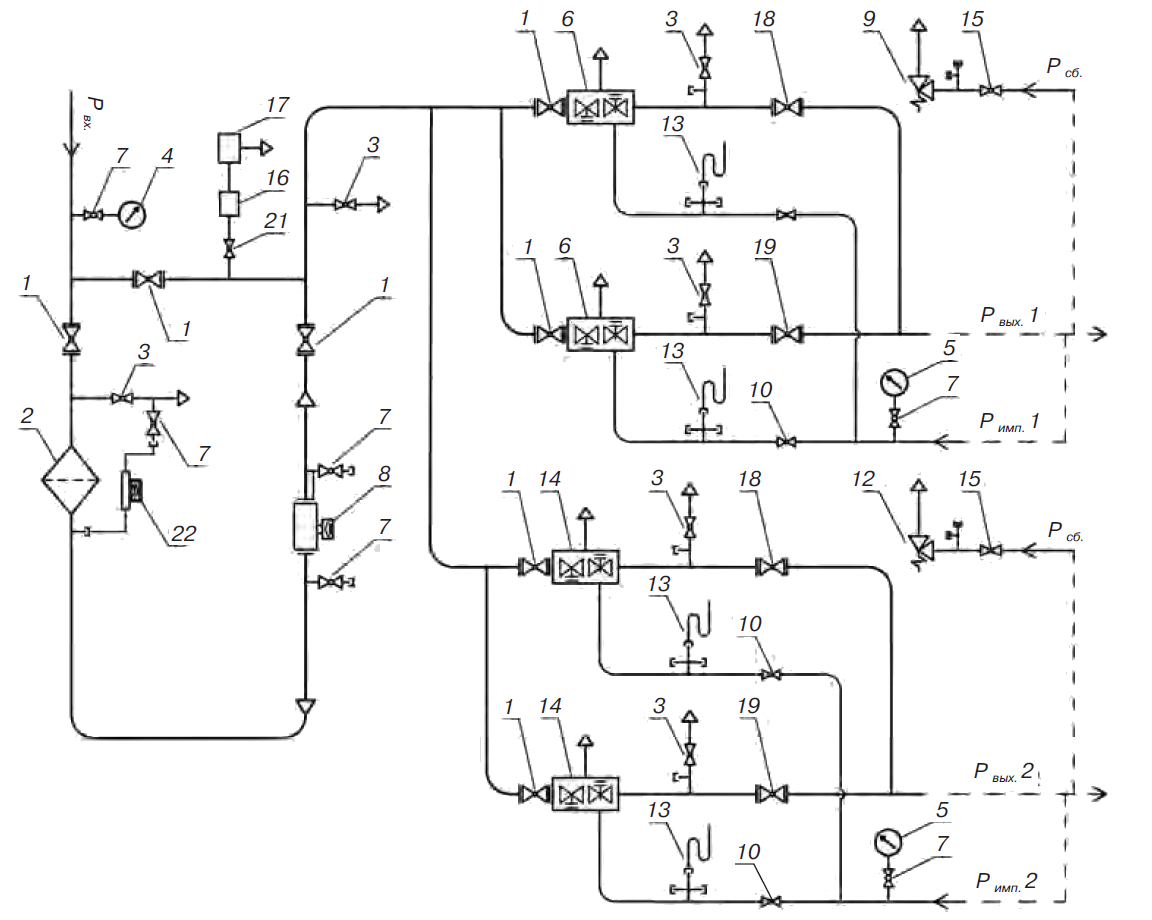

Схема пневматическая функциональная
1, 3, 7, 10, 15, 21 — краны шаровые; 2 — фильтр ФГ; 4 — входной манометр типа МТ; 5 — выходной манометр типа МТ; 6 — регулятор давления газа комбинированный; 8 — счетчик газовый; 9, 12 — предохранительный сбросной клапан; 13 — манометр водяной (не комплектуется); 14 — регулятор давления газа комбинированный; 16 — регулятор давления (для отопления); 17 — газогорелочное устройство; 18, 19 — кран шаровой (с механическим приводом); 22 — индикатор перепада давления ИПД.

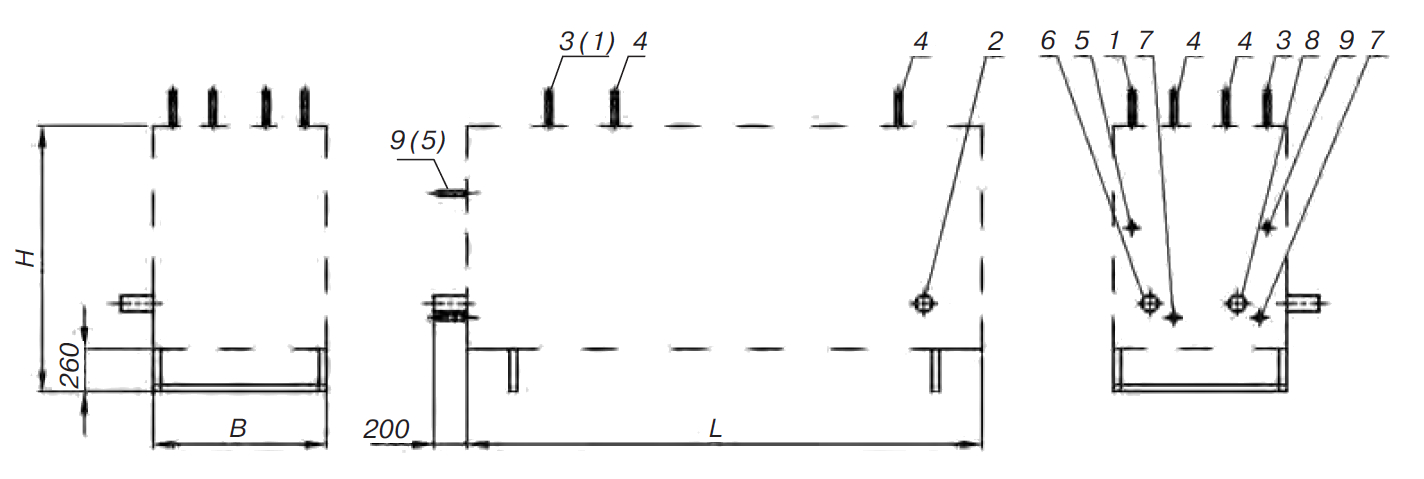

Габаритный чертеж газорегуляторной установки
1 — выход клапана предохранительного сбросного; 2 — Рвх; 3 — выход клапана предохранительного сбросного; 4 — продувочный патрубок; 5 — вход клапана предохранительного сбросного; 6 — Рвых 2; 7 — подвод импульса к регулятору; 8 — Рвых. 1; 9 — вход клапана предохранительного сбросного.
